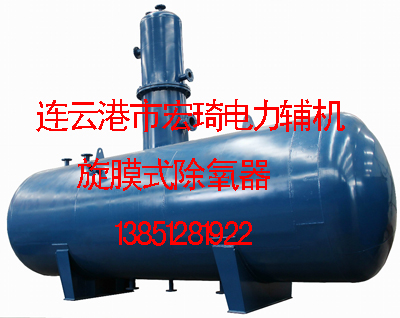

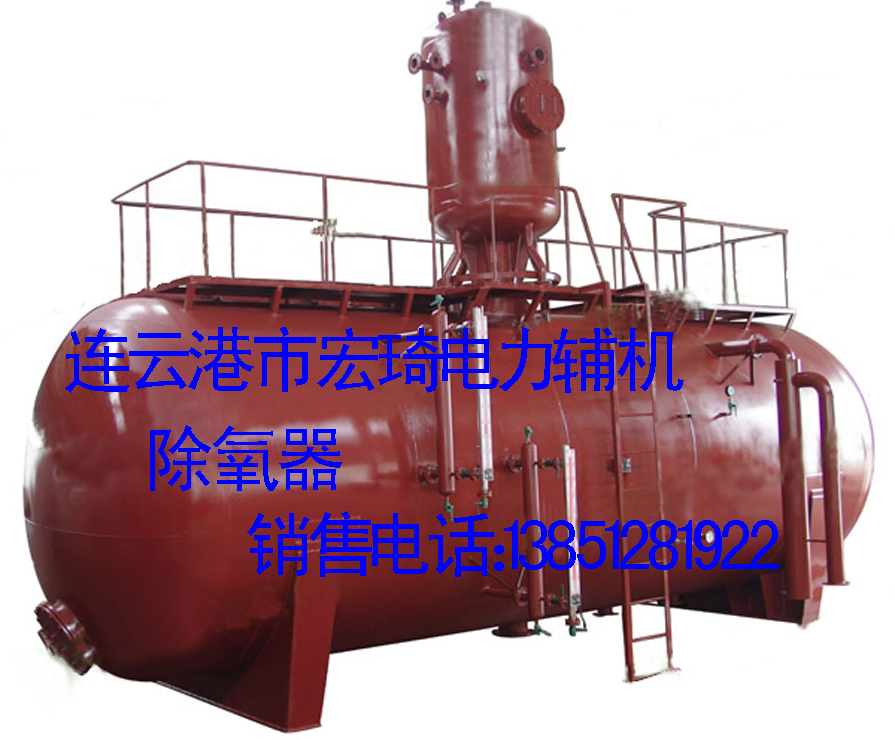

旋膜式除氧器設備主要由除氧塔頭、除氧水箱兩大件以及接管和外接件組成：其主要部件除氧器(除氧塔頭)是由外殼、新型旋膜器(起膜管)、淋水篦子、蓄熱填料液汽網等部件組成。

    除氧塔頭的結構原理：

1、外殼：是由筒身和沖壓橢圓形封頭焊制成，中、小低壓除氧器配有一對法蘭聯接上下部，供裝配和檢修時使用，高壓除氧器留配有供檢修的人孔。

2、旋膜器組：由水室、汽室、旋膜管、凝結水接管、補充水接管和一次進汽接管組成，凝結水、化學補水、經旋膜器呈螺旋狀按一定的角度噴出，形成水膜裙，并與一次加熱蒸汽接管引進的加熱蒸汽進行熱交換，形成了一次除氧，給水經過淋水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度2-3℃，并進行粗除氧。一般經此旋膜段可除去給水中含氧量的90-95%左右。

3、淋水篦子：是由數層交錯排列的角形鋼制作組成，經旋膜段粗除氧的給水在這里進行二次分配，呈均勻淋雨狀落到裝在其下的液汽網上。

4、蓄熱填料液汽網：是由相互間隔的扁鋼帶及一個圓筒體，內裝一定高度特制的不銹鋼絲網組成，給水在這里與二次蒸汽充分接觸，加熱到飽和溫度并進行深度除氧目的，低壓大氣式除氧器低于10ug/L、高壓除氧器低于5ug/L(部頒標準分別為15ug/L、7ug/L)。

5、水箱除過氧的給水匯集到除氧器下部容器即水箱內，除氧水箱內裝有最新科學設計的強力換熱再沸騰裝置，該裝置具有強力換熱，迅速提升水溫，更深度除氧，減小水箱振動，降低口音等優點，提高了設備的使用壽命，保證了 設備運行的安全可靠性。

我司承接除氧器改造工程，除氧塔頭改造周期短，效率高。我司配備有專業的技術人員進行除氧器改造，精湛的除氧器改造技術。得到同行們的一直認可。
