鍋爐取樣器（取樣冷卻器）

     鍋爐取樣器這里我們也叫做“取樣冷卻器”。我們從四個方面全面了解鍋爐取樣器產品使用說明。1、概述；2、取樣冷卻器規格型號；3、取樣冷卻器冷卻面積的計算；4、取樣冷卻器訂貨說明；

一、鍋爐取樣器（取樣冷卻器）概 述：
  鍋爐取樣器（取樣冷卻器）用于鍋爐房或發電廠內汽水化驗取樣冷卻，鍋爐及熱力系統中的水大都溫度較高,而高水溫不便于取樣,也不便于測定,在取樣中應加以冷卻,所以要把取樣點的樣品引進取樣冷卻器進行冷卻,取樣冷卻器一般要求保證流量500-700mL/min時,樣品能冷取到30-40度以下,滿足中華人民共和國電力行業DL/T 457—91的標準。
  鍋爐取樣器（取樣冷卻器）的導管均采用不銹鋼管,不能用碳鋼管或黃銅管,以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。
  我公司鍋爐取樣器（取樣冷卻器）適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。

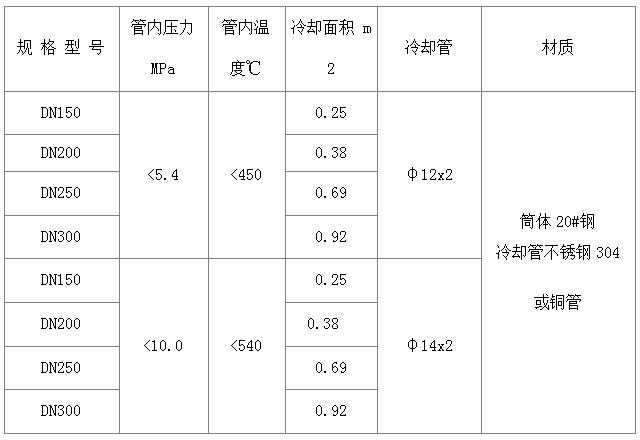

二、鍋爐取樣器（取樣冷卻器）規格型號:

三、鍋爐取樣器（取樣冷卻器）冷卻面積的計算:
  1、如果已知樣品流量、冷卻水溫度及樣品的初始條件，則取樣冷卻器所需冷卻面 積可由式(A)求得：A= f x1.0029/3600ΔtmxU (A1) 式中 A——所需冷卻面積，m2；f——樣品流量，L/h；Δtm——平均溫差，℃；U——整體熱交換系數(對雙層螺旋管及浸液式冷卻器均取U=200。當樣品為過熱蒸汽時，對每100℃過熱度，應在由式(A1)計算出的冷卻面積基 礎上增加12.6%。
  2、平均溫差可由式(A2)求得：Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)](A2) 式中Δtm——平均溫差，℃；t1——冷卻器進口樣品溫度，℃； t2——冷卻器進口樣品溫度，℃；T1——冷卻器進口冷卻水溫度，℃；T2——冷卻器出口冷卻水溫度，℃。
  3、冷卻器螺旋管可由一組具有所需冷卻面積的連續盤管構成，也可由兩組或兩組 以上的多組螺旋管連續排列。
四、 鍋爐取樣器（取樣冷卻器）訂貨說明:
  1、注明是汽取樣還是水取樣。
  2、冷卻管內的工作壓力與樣品進口溫度。
  3、一般選型為DN200和DN250兩種型號。
  4、是否需組合式。
